なぜ強化ガラスは突然割れるのか？

こんにちは、DDG JAPANです！　DDGは主に内装用でガラスを採用いただくことがあります。

ドアや手すりなどを使用する場合には、強化ガラスを使用するケースが多くあります。

しかし、強化ガラスは「自爆」してしまうリスクもあるため、用途によって使い分ける必要があります。

今回はその自爆について解説いたします。

強化ガラスの「自爆」とは

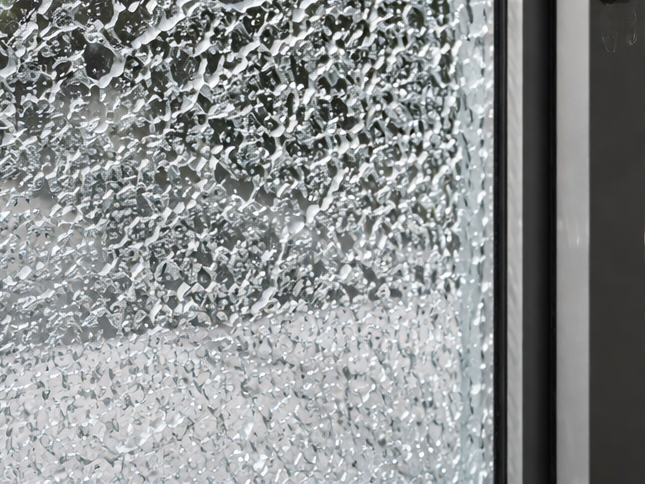

強化ガラスの自爆とは、外部からの明確な衝撃がない状態で、ガラスが突然粒状に破壊する現象を指します。
この現象は主に物理強化ガラスで発生し、通常のフロート板ガラスではほとんど問題になりません。

建築用途では、

• • • 内装：間仕切り、ドア、ショーケース

    • 外装：カーテンウォール、ファサード

    • 手すり：階段・バルコニー・吹抜け

など、強化ガラスを使用する部位で報告例があります。

強化ガラスの「自爆」とは

物理強化ガラスは、ガラスを加熱後、表面のみを急冷することで、

• • • 表面に強い圧縮応力

    • 内部に引張応力

を残留させた応力構造を持ちます。
この構造により、曲げ強度や耐衝撃性は大幅に向上しますが、内部引張応力領域に欠陥が存在すると破壊の起点となる可能性があります。

強化ガラスが自爆する主な原因

硫化ニッケル（NiS）による影響

自爆の代表的な原因は、ガラス製造時に混入する「硫化ニッケル（NiS）」です。
NiS 粒子は時間経過や温度変化により結晶構造が変化し、体積がわずかに膨張します。

この膨張が内部引張応力と重なることで局所的に応力が集中し、強度限界を超えた瞬間に亀裂が全体へ急速に伝播し、自爆として観察されます。

その他の内部欠陥・要因

• ガラス中の石・不純物

• 気泡、厚さムラ

• 加工時の微小キズやエッジ欠け

• 強化条件のばらつきによる応力分布の不均一

これらも自爆の起点となり得ます。

強化ガラスの自爆率について

文献やメーカー公表値によると、強化ガラスの自爆率は約0.1〜0.3％程度、条件によっては1〜3%とされています。
このため、自爆は完全にゼロにできない材料固有のリスクとして扱われています。

自爆リスクを低減する技術的対策

ヒートソーク試験（Heat Soak Test）

「ヒートソーク試験（HST）」は、強化ガラスを高温環境に保持することで、NiS 起因の自爆を事前に発生させ、不適合品を除去する試験です。
外装用途や安全性要求の高い部位では、有効なリスク低減策として採用されています。

材料・製造面での対策

• 不純物の少ない低鉄ガラスの採用

• 製造・加工工程における品質管理

• エッジ加工精度の確保

これらにより、自爆リスクを抑制することが可能です。

建築実務におけるガラス選定の考え方（全用途共通）

強化ガラスは、内装・外装・手すりなど建築のさまざまな部位で使用されますが、いずれの用途においても、人が近接する、または落下時の影響が想定される環境で用いられる点は共通しています。強化ガラスは自爆時に粒状に破壊されるという特性を持つため、用途にかかわらず、破損後の挙動まで考慮した安全設計が重要となります。

そのため、当社では、内装・外装・手すりといった用途の違いにかかわらず、すべての建築用途において合わせ強化ガラスの採用を基本としたガラス選定を推奨しています。合わせガラスとすることで、万一自爆が発生した場合でも、破片が中間膜に保持され、飛散や落下、貫通といった二次被害のリスクを大幅に低減することが可能です。

さらに、外部環境や安全性要求が高い条件下では、ヒートソーク試験を実施した強化ガラスを合わせ仕様とすることで、材料起因のリスク低減と、破損時の安全確保を両立することができます。用途別に仕様を切り分けるのではなく、「すべての用途で合わせガラスを前提とする」設計を採用することで、より一貫性のある安全対策と、長期的な信頼性の確保が可能となります。

設計・施工段階で注意すべきポイント

実務上、「自爆」と見られる事例の中には、

• 金物との干渉

• 端部支持条件の不適切さ

• 局所的な点荷重

による破壊が含まれることもあります。
これらを防ぐためには、納まり設計と施工精度の管理が不可欠です。

まとめ｜用途に応じた正しい理解と製品選定が重要

強化ガラスの自爆は、材料特性として存在する現象であり、正しく理解したうえで用途に応じた対策を講じることが重要です。

内装・外装・手すりいずれの用途においても、

• ヒートソーク試験の有無

• 合わせ仕様の採用

• 設計・施工精度

を総合的に判断することで、安全性と信頼性の高いガラス製品の提供が可能になります。

安全性を前提としたガラス選定のために

強化ガラスの自爆は、材料特性として完全にゼロにできないからこそ、
破損後の安全性まで見据えた製品選定が重要になります。
当社は、すべての建築用途において「合わせガラスを前提とした安全設計」を基本方針としています。

製品仕様や対応可否については、
下記よりお気軽にご確認・ご相談ください。

Follow me!

@ddgjapan
